ООО "ДЕФОРМАЦИОННЫЕ ШВЫ И ОПОРНЫЕ ЧАСТИ" наряду с всесторонне-подвижными РОЧ изготавливает РОЧ со стальной конструкцией, ограничивающей подвижность опорных частей по направлению:
  1. Л ДШР-РОЧ    - подвижные в продольном направлении

  2. ЛП ДШР-РОЧ - подвижные в поперечном направлении

  3. Н ДШР-РОЧ    - неподвижные опорные части


Так же возможно изготовление всесторонне-подвижных анкеруемых армированных опорных частей 3х типов:

  1. АБ ДШР-РОЧ армированная опорная часть с внешними металлическими пластинами. Горизонтальная сила передается на конструкцию через анкерные болты.

  2. АШ ДШР-РОЧ армированная опорная часть с внешними металлическими пластинами и шпонкой. Горизонтальная сила передается на конструкцию через шпонку.

  3. АРМ ДШР-РОЧ армированная опорная часть с внешними рифлеными металлическими пластинами. Горизонтальная сила передается на конструкцию рифленым листом.


Опорные части типа АБ ДШР-РОЧ  и АШ ДШР-РОЧ  применяются при строительстве в сейсмических районах.

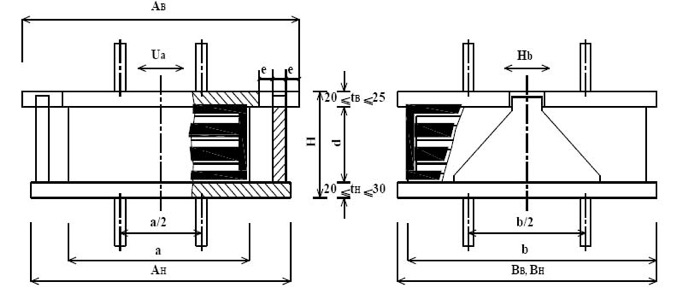

Л ДШР-РОЧ

Резиновая опорная часть линейно-подвижная в продольном направлении, т.е. подвижная в направлении пролета - оси моста;

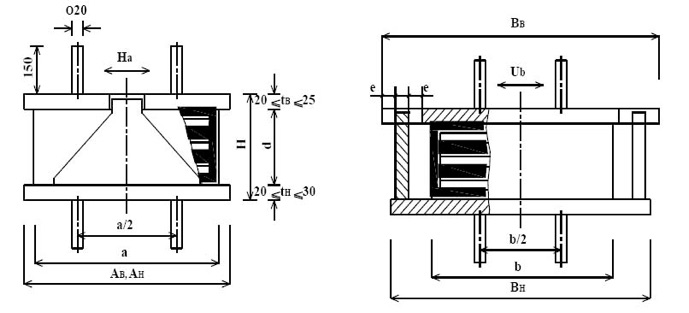

ЛП ДШР-РОЧ

Резиновая опорная часть линейно-подвижная в поперечном направлении, т.е. подвижная в направлении перпендикулярном оси моста;

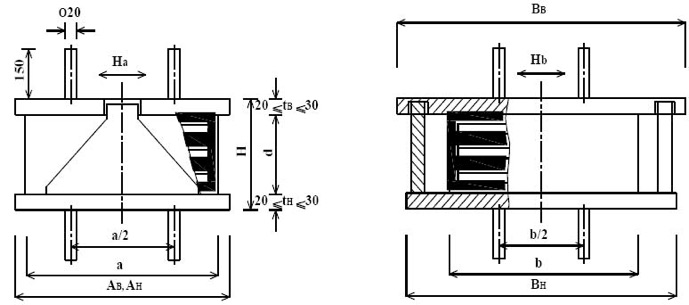

Н ДШР-РОЧ

Неподвижная резиновая опорная часть, т.е. неподвижная в обеих направлениях.


Обозначения на рисунках a, b, d - размеры ДШР-РОЧ;AB, AH и BB, BH – размеры верхней и нижней плит стальной конструкции;
Н – суммарная высота опорной части со стальной конструкцией; Нa и Нb – допускаемые горизонтальные усилия; Ua и Ub – допускаемые перемещения.

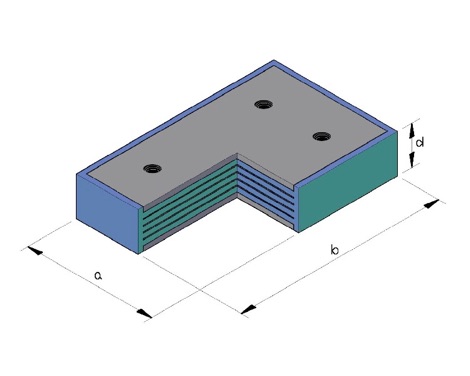

АБ ДШР-РОЧ

Армированная опорная часть с внешними металлическими пластинами.

Горизонтальная сила передается на конструкцию через анкерные болты.

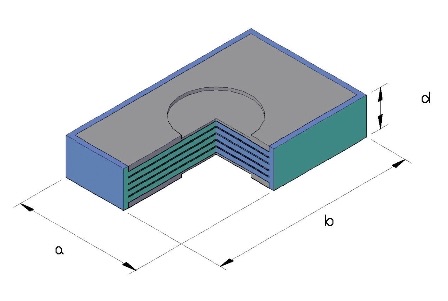

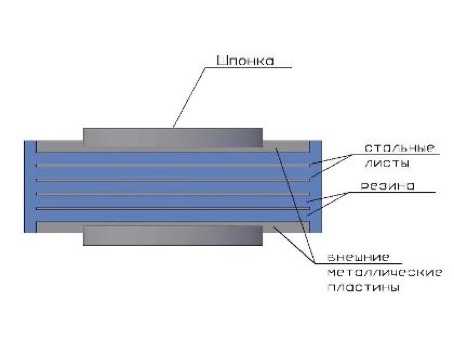

АШ ДШР-РОЧ

Армированная опорная часть с внешними металлическими пластинами и шпонкой.

Горизонтальная сила передается на конструкцию через шпонку.

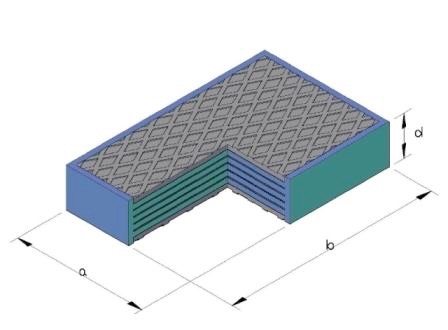

АРМ ДШР-РОЧ

Армированная опорная часть с внешними рифлеными металлическими пластинами.

Горизонтальная сила передается на конструкцию рифленым листом.




Полная номенклатура поставляемых Опорных частей доступна в разделе ДОКУМЕНТАЦИЯ.
