В сейсмических районах возможно применение резино-металлических сейсмоизоляторов  со свинцовым сердечником, обеспечивающих дополнительные демпфирующие свойства опорной части при сейсмическом воздействии. Резино-металлический сейсмоизолятор со свинцовым сердечником имеет обозначение

СВ ДШР-РСИ.


Резино-металлические сейсмоизоляторы со свинцовым сердечником используются для усиления сейсмостойкости мостов и сооружений. Эффективность таких опорных частей обусловлена высокой диссипацией энергии свинцовым стержнем. Такая опорная часть ведёт себя как упруго-пластический элемент: обеспечивает сейсмоизоляцию и ограничивает воздействие сейсмической нагрузки на сооружение.

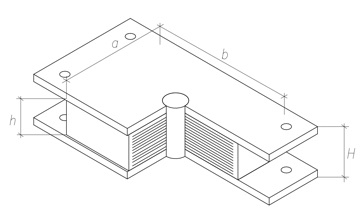

На Рисунках ниже представлена конструкция СВ ДШР-РСИ и гистерезисные кривые резиновых опорных частей без свинцового сердечника (пунктирные линии) и со свинцовым сердечником (сплошные линии). Наличие свинцового сердечника существенно улучшает демпфирующие свойства опорных частей.

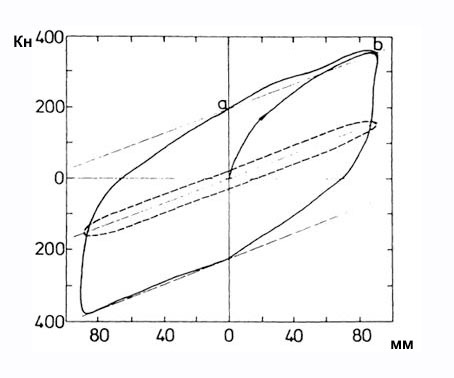

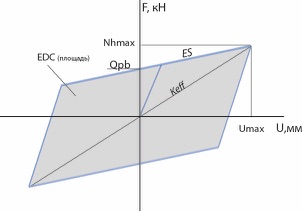

Гистерезисные кривые: сдвигающая сила (кН) – перемещение(мм): для обычной резинометаллической опорной части (пунктирные линии) и для резинометаллической опорной части  со свинцовым сердечником (сплошные линии).

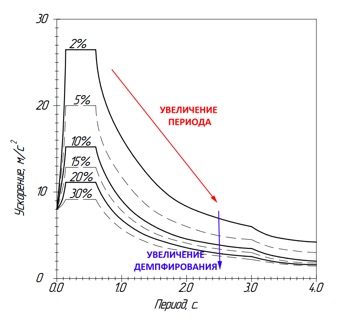

Принцип сейсмоизоляции заключается в смещении периода собственных колебаний сооружения (для жестких конструкций обычно T= 0,3  - 1 секунда) в область более высокого периода (T = 2-3 секунды), что позволяет существенно снизить ускорения воздействующие на пролетные строения при землетрясении. То есть позволяет «изолировать» пролетное строение от фундамента конструкции.


Это достигается путем  размещения подходящих эластичных опорных частей для возможности обеспечения необходимых перемещений фундамента и опор относительно пролетного строения.

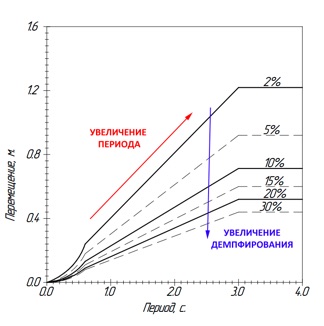

Дополнительное снижение ускорений и уменьшение относительных перемещений, необходимых для сейсмоизоляции конструкции возможно за счет увеличения демпфирования (рассеивания энергии).







Эти две задачи сейсмоизоляции одновременно реализованы в  СВ ДШР-РСИ. Свинцовый сердечник рассеивает энергию, в то время как резино-металлический сейсмоизолятор обеспечивает перемещения и рецентрирование. Свинцовый сердечник имеет свойство рекристаллизации и сохраняет свои характеристики при неограниченном количестве циклов перемещения.


Свойства резины:





В соответствии с ОДМ 218.2.002-2008 «Рекомендации по проектированию и установке полимерных опорных частей мостов»  при воздействии сейсмической нагрузки максимально допустимый тангенс угла сдвига резиновой опорной части  tgƔ ≤ 1,5.


Расчетные характеристики СВ ДШР-РСИ зависят от перемещения. Ниже приведены таблицы со стандартными типоразмерами сейсмоизоляторов и их расчетными характеристиками для значений тангенса угла сдвига tgƔ=1 и tgƔ =1,25.


По запросу возможно проектирование и изготовление сейсмоизоляторов с индивидуальными характеристиками.









Дополнительную информацию о методике расчета можно прочитать в прилагаемой статье «Использование концепции спектров ответов для выбора и расчета опорных частей мостов в сейсмоопасных районах». pdf (1,3Мб)
